BĂNG TẢI BĂNG CHUYỀN TRONG CÁC ỨNG DỤNG SẢN XUẤT CÔNG NGHIỆP

TÓM TẮT NỘI DUNG BÀI VIẾT NÀY

• Định nghĩa: Băng tải băng chuyền là thiết bị cơ khí dùng để vận chuyển liên tục vật liệu, sản phẩm từ vị trí này sang vị trí khác, là xương sống của mọi nhà máy tự động hóa.
• Thành phần chính: Khung băng tải (Inox, nhôm, thép), Dây băng (PVC, PU, cao su, xích), Động cơ (Motor giảm tốc), Rulo, Hệ thống điều khiển (Biến tần, PLC, Sensor).
• Các loại chính (Theo vật liệu & ứng dụng): Băng tải PVC/PU (điện tử, thực phẩm), Băng tải cao su (công nghiệp nặng, khai khoáng), Băng tải con lăn (thùng carton, pallet), Băng tải xích/lưới (nhiệt độ cao, đồ uống).
• Xu hướng 2026: Tích hợp IoT giám sát tình trạng (Predictive Maintenance), ứng dụng AI vision để phân loại sản phẩm ngay trên băng chuyền tự động.

1. Băng tải băng chuyền là gì?

Khái niệm cơ bản trong kỹ thuật công nghiệp

Băng tải băng chuyền (Tiếng Anh: Conveyor System / Conveyor Belt) là một cơ cấu truyền động cơ khí có khả năng vận chuyển hàng hóa, vật liệu (từ dạng hạt rời, bột đến nguyên khối, thùng carton, pallet) từ điểm A đến điểm B một cách liên tục.

Trong kỷ nguyên Công nghiệp 4.0 và tiến tới 5.0, băng tải không chỉ là một cỗ máy vận chuyển thuần túy mà là một "hệ thống mạch máu" thông minh. Chúng được kết nối với hệ thống quản lý sản xuất (MES), hệ thống hoạch định tài nguyên (ERP) để đồng bộ hóa hoàn toàn quy trình đóng gói, kiểm tra chất lượng và lưu kho (Intralogistics).

Băng tải và băng chuyền trong lĩnh vực công nghiệp, hai thuật ngữ “băng tải” và “băng chuyền” thường bị sử dụng lẫn lộn. Tùy theo vùng miền, thói quen hoặc ngữ cảnh, cách gọi có thể thay đổi, dẫn đến nhiều hiểu lầm khi trao đổi kỹ thuật hoặc đặt hàng thiết bị. Bài viết này giúp bạn hiểu rõ sự khác biệt giữa hai khái niệm, cách sử dụng đúng và cách lựa chọn phù hợp cho từng ứng dụng.

Miền Bắc:

Ở nhiều khu vực miền Bắc, băng tải thường được gọi là băng chuyền. Hai thuật ngữ này mang ý nghĩa giống nhau và đều chỉ thiết bị vận chuyển hàng hóa (tên tiếng Anh: conveyor).

Miền Nam:

Theo cách hiểu phổ biến trong ngành:

• Băng tải: Một thiết bị vận chuyển đơn lẻ, gồm dây băng, khung, motor và con lăn.
• Băng chuyền: Một hệ thống gồm nhiều băng tải liên kết với nhau, có thể tích hợp robot, cảm biến, phân loại, PLC… (tên tiếng Anh: conveyor system).

Ví dụ: “Băng tải PVC” → một thiết bị đơn lẻ. “Băng chuyền đóng gói” → một hệ thống gồm nhiều băng tải hoạt động đồng bộ.

Cấu tạo chi tiết của một hệ thống băng chuyền tiêu chuẩn

Dù có hàng trăm biến thể khác nhau, một hệ thống băng tải tiêu chuẩn luôn bao gồm 5 cụm chi tiết cơ bản sau:

1. Khung băng tải (Frame): Là bộ xương chịu lực chính. Thường được chế tạo từ Thép sơn tĩnh điện (chi phí thấp, chịu lực tốt), Inox 304/316 (chống gỉ sét, dùng cho thực phẩm/hóa chất), hoặc Nhôm định hình chuyên dụng (nhẹ, tính thẩm mỹ cao, dễ tháo lắp ráp).

2. Dây băng tải (Conveyor Belt): Bề mặt trực tiếp tiếp xúc với vật liệu. Được làm từ nhiều chất liệu như PVC, PU, Cao su, Lưới inox, Xích nhựa...

3. Hệ thống truyền động (Động cơ & Rulo):

   • Động cơ (Motor): Thường dùng motor giảm tốc công suất từ 25W đến hàng chục kW tùy tải trọng.

   • Rulo chủ động & bị động: Quả lô kéo dây băng. Rulo chủ động nối với động cơ để tạo lực kéo, rulo bị động dùng để căn chỉnh độ căng của dây băng.

4. Hệ thống đỡ (Con lăn đỡ/Mặt đỡ): Nằm dưới dây băng tải để đỡ vật liệu, chống võng băng. Có thể dùng con lăn thép mạ kẽm hoặc mặt sàn tôn trơn/inox.

5. Hệ thống điều khiển trung tâm: Bao gồm Tủ điện, Biến tần (Inverter - dùng để điều chỉnh tốc độ băng tải), Cảm biến (Sensor quang, từ - để đếm sản phẩm hoặc dừng khẩn cấp), và PLC (Bộ điều khiển lập trình logic).

2. Phân loại băng tải băng chuyền phổ biến hiện nay

Để đáp ứng hàng nghìn đặc thù ngành nghề, các kỹ sư đã nghiên cứu ra rất nhiều dòng băng chuyền khác nhau. Dưới đây là cách phân loại chi tiết và khoa học nhất.

Phân loại theo chất liệu dây đai (Belt Material)

➤ Băng tải PVC (Polyvinyl Chloride)

• Đặc điểm: Dây băng làm từ nhựa PVC, bên trong có các lớp bố vải (polyester) chịu lực (thường từ 1 - 3 lớp bố). Độ dày phổ biến từ 2mm đến 5mm. Bề mặt có thể trơn láng, nhám, hoặc dán gân chữ V, gân T.

• Ưu điểm: Giá thành rẻ, phổ biến nhất thị trường, dễ dàng sửa chữa nối ép nhiệt, có khả năng chống tĩnh điện cơ bản (Antistatic).

• Ứng dụng: Lắp ráp linh kiện điện tử, may mặc, đóng gói hàng hóa nhẹ, in ấn, vận chuyển bưu kiện (Logistics).

➤ Băng tải PU (Polyurethane)

• Đặc điểm: Bề ngoài khá giống PVC nhưng chất liệu PU cao cấp hơn rất nhiều. Dây PU mỏng hơn (thường 0.8mm - 2mm), dai hơn, chống mài mòn cực tốt và đặc biệt không chứa chất độc hại.

• Ưu điểm: Đạt tiêu chuẩn an toàn vệ sinh thực phẩm quốc tế (FDA, CE), chống bám dính, chịu được dầu mỡ động/thực vật.

• Ứng dụng: Ngành chế biến thực phẩm (bánh kẹo, thịt, thủy sản), dược phẩm, y tế.

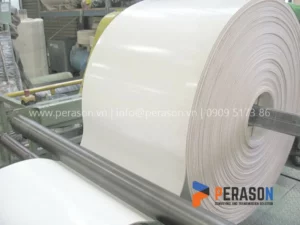

➤ Băng tải cao su (Rubber Conveyor Belt)

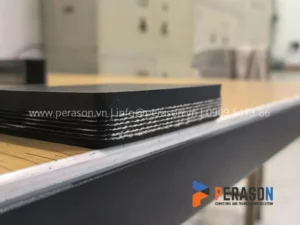

• Đặc điểm: Dùng cho công nghiệp nặng. Cấu tạo gồm lớp cao su bọc ngoài (chịu mài mòn, chống va đập) và lõi chịu lực bên trong. Lõi chịu lực có thể là lớp vải EP (Polyester-Nylon), NN (Nylon-Nylon) hoặc lõi cáp thép (Steel cord) cho tải trọng siêu nặng.

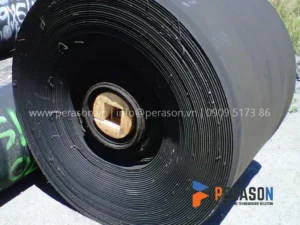

• Phân loại nhỏ: Cao su trơn (góc nghiêng < 15 độ), Cao su gân V (vận chuyển dốc lên tới 30 độ), Cao su chịu nhiệt (chịu được vật liệu nóng lên đến 200 - 300°C), Cao su chịu hóa chất/dầu.

• Ứng dụng: Khai thác than đá, quặng, trạm trộn bê tông, nhà máy xi măng, cảng vụ logistics bốc dỡ hàng rời.

➤ Băng tải xích (Chain Conveyor)

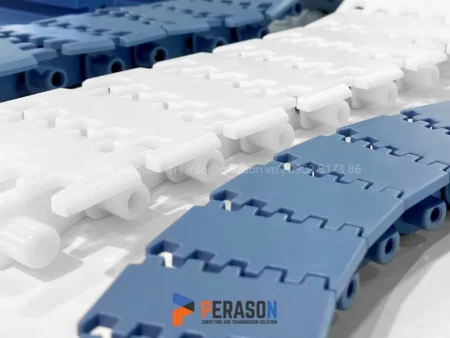

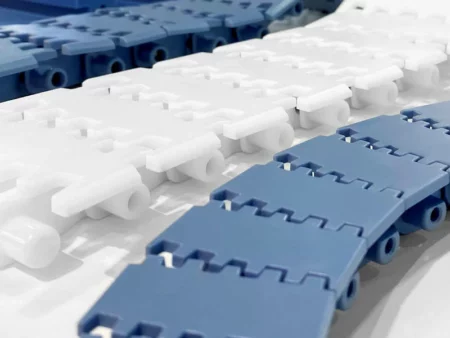

• Xích nhựa (Plastic Chain): Làm từ nhựa POM, PP. Chống mài mòn tốt, tiếng ồn thấp. Ứng dụng chủ yếu trong ngành sản xuất đồ uống, chiết rót đóng chai nước tinh khiết, bia rượu.

• Xích inox (Stainless Steel Chain): Làm từ Inox 304/316. Độ bền cơ học cực cao, chịu tải nặng. Ứng dụng trong dây chuyền giết mổ, rửa chai lọ thủy tinh, vận chuyển pallet gỗ, phuy sắt.

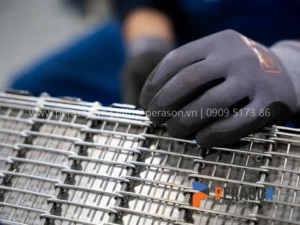

➤ Băng tải lưới (Mesh/Wire Belt)

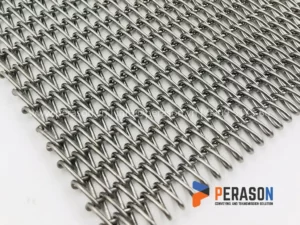

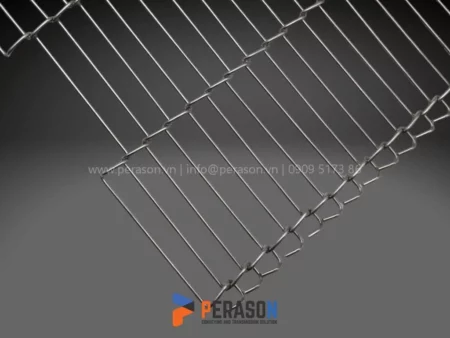

• Lưới Inox: Các sợi inox đan vào nhau. Chịu nhiệt độ cực cao (lên tới 600°C) và nhiệt độ cực thấp (-50°C). Dùng trong lò sấy thực phẩm, hầm cấp đông thủy sản nhanh (IQF), dây chuyền chiên nhúng.

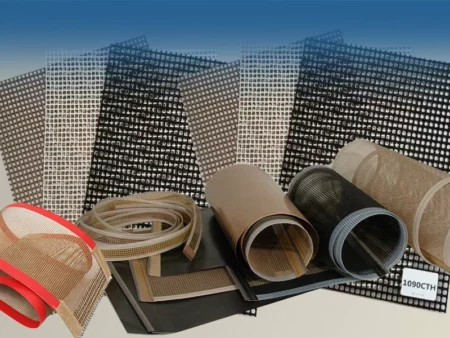

• Lưới Teflon (PTFE): Lưới sợi thủy tinh phủ Teflon. Có khả năng chịu nhiệt (tới 260°C), không bám dính. Dùng nhiều trong máy sấy UV, sấy in lụa, sấy dệt may.

Phân loại theo kết cấu cơ khí & Nguyên lý hoạt động

Bên cạnh vật liệu, kết cấu khung và cách thức vận hành cũng tạo ra các dòng băng chuyền đặc thù.

Băng tải con lăn (Roller Conveyor)

Hệ thống không dùng dây đai mà dùng các ống con lăn xếp song song. Chỉ phù hợp với hàng hóa có mặt phẳng đáy (thùng carton, pallet, khay nhựa).

• Con lăn tự do (Gravity Roller): Không có động cơ. Hoạt động dựa vào lực đẩy của con người hoặc đặt nghiêng để hàng hóa tự trôi theo trọng lực. Rất tiết kiệm chi phí.

• Con lăn truyền động (Powered Roller): Các con lăn được nối với nhau bằng xích sên hoặc dây đai (O-ring) và chạy bằng động cơ. Dùng cho hệ thống kho tự động.

Băng tải nghiêng & Băng tải nâng hạ

• Nhiệm vụ: Vận chuyển hàng hóa lên các độ cao khác nhau (lên tầng, lên thùng xe container).

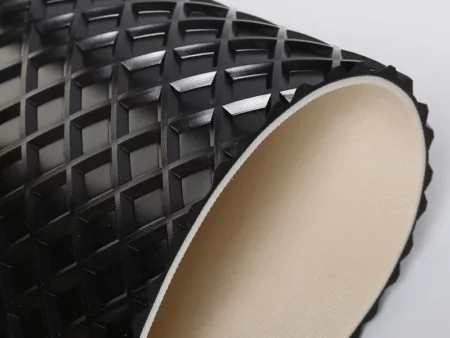

• Đặc điểm: Thường dùng dây đai nhám hoặc dán gân (Cleated belt) để hàng không bị trượt ngược lại. Tích hợp hệ thống ben thủy lực hoặc tời cáp để thay đổi góc nghiêng linh hoạt.

Băng tải xoắn ốc (Spiral Conveyor)

• Nhiệm vụ: Vận chuyển hàng hóa lên cao hoặc xuống thấp trong một không gian cực kỳ nhỏ hẹp.

• Đặc điểm: Thiết kế dạng lò xo thẳng đứng. Được ứng dụng mạnh mẽ trong các trung tâm thương mại điện tử (Fulfillment centers), kho lạnh nhiều tầng để tiết kiệm tối đa diện tích sàn (Footprint).

Băng tải gấp khúc / Khúc cua (Curve Conveyor)

• Được thiết kế để chuyển hướng đường đi của sản phẩm, thường có các góc cong 45°, 90°, hoặc 180°. Hệ thống này giúp bố trí dây chuyền linh hoạt theo diện tích nhà xưởng mà không làm gián đoạn dòng chảy sản phẩm.

Băng tải phân loại tự động (Sorter Conveyor) - Đỉnh cao công nghệ 2026

Tích hợp camera AI (Machine Vision), cảm biến barcode và hệ thống gạt (Shoe sorter, Crossbelt sorter, Pop-up roller). Băng chuyền tự động nhận diện mã vạch, khối lượng hoặc hình dáng sản phẩm và "đá" chúng vào đúng cửa xuất hàng hóa. Tốc độ phân loại có thể đạt hàng chục nghìn bưu kiện/giờ.

3. Bảng so sánh tổng quan các loại băng tải băng chuyền

Để ra quyết định nhanh chóng, mời quý doanh nghiệp tham khảo bảng thông số kỹ thuật tổng hợp sau đây:

4. Lưu ý cần biết khi lựa chọn băng tải băng chuyền

Với hơn 9 năm kinh nghiệm trong ngành tự động hóa, chúng tôi nhận thấy các doanh nghiệp thường mắc phải 5 sai lầm chí mạng sau đây khi đầu tư hệ thống băng chuyền:

1. Thiếu tính toán hệ số an toàn (Safety Factor) cho Động cơ:

   Chỉ tính toán khối lượng hàng hóa mà quên đi lực ma sát của dây băng, rulo và tải trọng tĩnh lúc khởi động (Start-up torque). Hậu quả: Động cơ luôn chạy quá tải, sinh nhiệt và cháy chỉ sau vài tháng sử dụng.

2. Chọn sai vật liệu khung cho môi trường khắc nghiệt:

   Sử dụng khung thép sơn tĩnh điện hoặc nhôm định hình trong các nhà máy chế biến thủy sản (nhiều muối, ẩm ướt) hoặc nhà máy phân bón. Khung sẽ bị ăn mòn và gãy sập trong thời gian ngắn. Bắt buộc phải dùng Inox 304, hoặc thậm chí Inox 316.

3. Không quan tâm đến tính đồng bộ (Integrability):

   Mua các module băng tải rời rạc từ nhiều nhà cung cấp khác nhau với các chuẩn giao tiếp PLC, Biến tần khác nhau. Khi muốn nâng cấp lên tự động hóa toàn phần, hệ thống không thể "nói chuyện" được với nhau, dẫn đến phải đập đi xây lại hệ thống điện.

4. Bỏ qua hệ thống căng băng tự động & Tracking (Chống lệch băng):

   Dây băng sau một thời gian chạy sẽ bị giãn và lệch quỹ đạo (Tracking issue). Nếu hệ thống rulo không có cơ cấu căn chỉnh hoặc dẫn hướng chống lệch (Guide V-belt), mép dây băng sẽ bị cọ xát vào khung và rách nát.

5. Ham rẻ chọn dây đai kém chất lượng (Fake Belt):

   Sử dụng dây PU không đạt chuẩn FDA cho thực phẩm, hoặc dây PVC dùng cho linh kiện điện tử nhưng không có tính năng chống tĩnh điện (gây cháy hỏng vi mạch, chip).

5. Quy trình bảo dưỡng ăng tải băng chuyền trong sản xuất

Một hệ thống băng tải băng chuyền có thể hoạt động bền bỉ từ 5-10 năm nếu được tuân thủ chế độ bảo trì M-B-T (Maintenance - Best - Practices):

✔ Bảo trì hàng ngày (Daily Checklist):

• Vệ sinh bề mặt dây đai, loại bỏ vật liệu rơi vãi, bám dính (đặc biệt trong ngành thực phẩm, xi măng).

• Kiểm tra bằng mắt và tai: Nghe tiếng động cơ, hộp số xem có tiếng kêu rít lạ không. Quan sát xem dây băng có chạy đúng tâm rulo hay bị lệch cọ vào thành khung.

✔ Bảo trì hàng tuần (Weekly Checklist):

• Kiểm tra độ căng của dây băng. Nếu dây quá chùng, động cơ sẽ chạy không tải (trượt rulo). Vặn bu-lông ở rulo bị động để kéo căng dây về mức tiêu chuẩn.

• Kiểm tra các cảm biến (Sensor) quang, từ ở hai đầu. Lau sạch bụi trên mắt kính cảm biến để tránh tín hiệu sai.

✔ Bảo trì hàng tháng/Quý (Monthly/Quarterly Checklist):

• Châm mỡ bôi trơn (Greasing) vào tất cả các ổ bi (Bearing), gối đỡ (Plummer block) của rulo.

• Thay nhớt hộp số giảm tốc định kỳ (theo khuyến cáo của nhà sản xuất, thường là 6 tháng/lần).

• Kiểm tra các mối nối dây băng (nối lưu hóa, nối ghim inox). Nếu phát hiện bong tróc, đứt ghim, phải tiến hành cắt ép nối lại ngay trước khi dây bị xé toạc.

6. Bảng giá băng tải băng chuyền cơ bản tính kinh phí đàu tư dự trù

Lưu ý: Băng tải là sản phẩm mang tính chất "May đo" (Customized) theo thiết kế mặt bằng và yêu cầu của từng xưởng. Do đó không có mức giá cố định tuyệt đối. Dưới đây là khung giá tham khảo cho cấu hình tiêu chuẩn:

1. Hệ thống băng tải PVC / PU (Khung nhôm định hình/Thép):

   • Mức giá dao động từ: 3.500.000 VNĐ - 7.500.000 VNĐ / Mét tới.

   • Phụ thuộc vào bề rộng dây băng (B300, B400, B600...) và thương hiệu Motor (SPG Hàn Quốc, DKM, hay motor bãi Nhật).

2. Hệ thống băng tải Con lăn (Khung Inox 304, con lăn mạ kẽm):

   • Con lăn tự do (Trọng lực): 2.000.000 VNĐ - 4.500.000 VNĐ / Mét tới.

   • Con lăn truyền động xích: 4.500.000 VNĐ - 9.000.000 VNĐ / Mét tới.

3. Hệ thống băng tải Cao Su (Khung U thép hình, rulo bọc cao su chống trượt):

   • Mức giá dao động từ: 8.000.000 VNĐ - 25.000.000 VNĐ / Mét tới (Tùy thuộc vào loại cao su EP/NN mấy lớp bố, độ dày mặt trên mặt dưới, và công suất trạm dẫn động).

4. Băng tải Lưới Inox chịu nhiệt:

   • Mức giá: Từ 6.000.000 VNĐ - 15.000.000 VNĐ / Mét tới. (Vật liệu Inox 304/316 có giá trị rất cao trên thị trường kim loại).

Lời khuyên tối ưu chi phí: Thay vì mua theo mét dài, hãy liên hệ trực tiếp với các xưởng gia công uy tín để cung cấp bản vẽ layout. Họ sẽ tối ưu hóa số lượng trạm dẫn động, độ dày khung thép, từ đó tiết kiệm cho bạn từ 15 - 20% tổng dự toán.

Tổng kết

Băng tải băng chuyền chính là "lời giải" hoàn hảo nhất cho bài toán tự động hóa, tăng năng suất và giải phóng sức lao động trong thời đại công nghiệp mới. Tuy nhiên, hiệu quả của hệ thống phụ thuộc 100% vào việc lựa chọn đúng loại thiết bị, đúng vật liệu và một đơn vị thiết kế, chế tạo có năng lực thực sự.

Việc đầu tư hệ thống băng chuyền có thể tiêu tốn từ vài chục đến hàng tỷ đồng. Do đó, đừng ra quyết định chỉ dựa trên báo giá thấp nhất. Hãy đánh giá kỹ giải pháp kỹ thuật, linh kiện đi kèm và chế độ bảo hành bảo trì của nhà cung cấp.

Câu hỏi thương gặp (FAQ)

１: Có thể ghép nối băng tải PVC cũ và mới với nhau được không?

Trả lời: Có thể, nhưng không khuyến khích. Việc nối ép nhiệt cần 2 đầu dây có cùng cấu trúc lớp bố và độ dày. Nếu cố tình ghép bằng ghim kim loại sắt/inox, độ bền tại vết nối rất kém và tạo tiếng ồn lớn khi qua rulo. Tốt nhất nên thay đồng bộ nguyên dải dây.

２: Làm sao để tính toán công suất động cơ băng tải?

Trả lời: Công thức tính khá phức tạp, cơ bản bao gồm: P (kW) = [F(Lực kéo) x v(Vận tốc)] / [1000 x Hiệu suất truyền động]. Lực kéo F phụ thuộc vào tổng trọng lượng hàng, trọng lượng dây, hệ số ma sát của con lăn/mặt trượt và độ nghiêng của băng tải. Khuyến nghị bạn cung cấp thông số để kỹ sư cơ khí sử dụng phần mềm tính toán chuyên dụng.

３: Thời gian gia công và lắp đặt hệ thống băng chuyền khoảng bao lâu?

Trả lời: Đối với các hệ thống băng tải PVC/PU, con lăn nhỏ tiêu chuẩn, thời gian gia công tại xưởng từ 7-15 ngày. Đối với băng tải cao su công nghiệp nặng, băng tải tự động hóa cỡ lớn hoặc thiết kế theo module phức tạp, thời gian có thể kéo dài từ 25 - 45 ngày tùy độ phức tạp và tình trạng vật tư.
